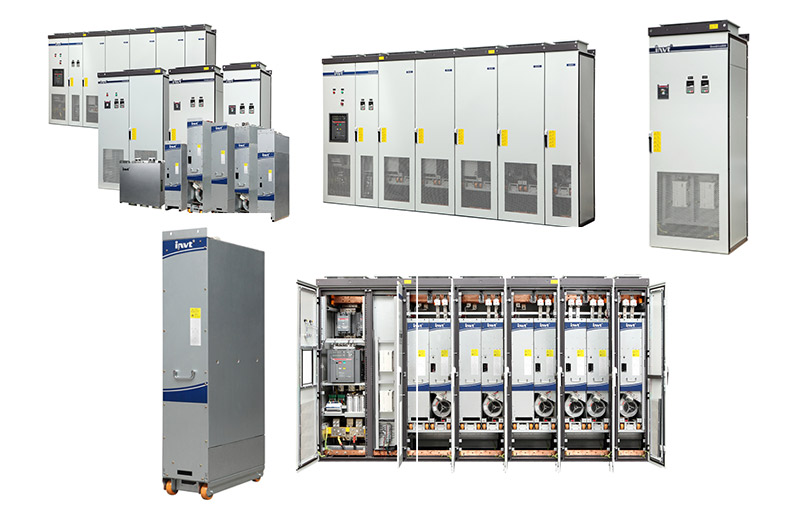

Goodrive800系列工程传动变频器

Goodrive800系列工程传动变频器

Goodrive800系列工程传动产品按照重载工况设计,面向高过载能力、高可靠性、持续作用的应用场合,如冶金、港机、起重、岸电、石油、石化、市政、化工、电力、建材、矿业、船舶、造纸、测功机、EPS等行业。

立即咨询>>
服务热线:024-2388 0006
  • 方案详情

Goodrive800系列工程传动产品按照重载工况设计,面向高过载能力、高可靠性、持续作用的应用场合,如冶金、港机、起重、岸电、石油、石化、市政、化工、电力、建材、矿业、船舶、造纸、测功机、EPS等行业。


● 模块化设计,结构紧凑而完整

模块化设计,方便成柜,易于维护,结构紧凑,节省空间;

控制单元与功率单元采用光纤通讯,电气隔离,EMC性能强,提升产品可靠性,长距离通讯,利于控制单元与主传动回路的分布式安装;

LCL PWM滤波单元,有效降低网侧谐波;

● 用户界面友好,接口丰富

友好的用户界面,方便用户测试与运行;

丰富的I/O接口,标准I/O能够满足大部分用户需求;

多种通讯方式,可与多种现场总线连接;

● 功能丰富,满足多种应用场合需求

宽范围的功率等级:380V:4KW-9.6MW,500V:4KW-9.6MW,660V:22KW-12MW;

安全功能:提供STO(安全转矩截止)、SS1(安全停车1)、SLS(安全限速)和SBC(安全抱闸)安全功能保护;

熔断保护:有效隔离故障单元避免故障扩大到整个系统;

电机温度检测:实时监控电机温度,保护电机的安全运行,同时优化电机的控制性能;

控制电源支持双回路供电:控制单元可选择外部AC 220V电源独立供电或直流母线供电;

安规及EMC:产品通过国际权威认证机构TUV SUD的CE认证测试。

规格参数:


产品型号

Goodrive800-26系列

Goodrive800-11系列

Goodrive800-51系列

功能描述

规格指标

功率输入

额定输入电压(V)

AC 3PH 380V(-15%)~440V(+10%)
AC 3PH 380V(-10%)~550V(+10%)
AC 3PH 520V(-15%)~690V(+10%)

 380V:DC 350V~800V
 500V:DC 450V~1000V
 660V:DC 570V~1200V

额定输入频率(Hz)

50Hz/60Hz,允许范围47~63Hz

-

额定输入效率(%)

95%以上

97%以上

98%以上

额定输入功率因数(%)

98%以上

-

-

额定输入电流谐波(%)

<5%

-

-

功率输出

额定输出电压(V)

0~1.15*输入电压

0~输入电压

0~0.7VDC

额定输出频率(Hz)

0~400Hz

运行控制性能

控制方式

V/F,闭环矢量,开环矢量

电机类型

异步电机、同步电机

启动转矩

闭环矢量:0Hz/200%;
 开环矢量:异步机:0.25Hz/150%;
                 同步机:2.5Hz/150%;

载波频率

1~8kHz

调速比

闭环矢量:1:1000;开环矢量:1:100

速度控制精度

闭环矢量:±0.1%最高速度;开环矢量:±0.5%最高速度

转矩控制精度

闭环矢量:1%;开环矢量:5%

转矩响应时间

闭环矢量:<0.1ms;开环矢量:<20ms

限流功能

最大可设至200%额定电流

功率单元并联不均流度

不大于5%单元额定电流

-

-

系统并联不均流度

不大于5%系统额定电流

-

-

母线电压检测精度

过压点的±1%

输出电流检测精度

额定电流的±3%

端子模拟量输入分辩率

不大于20mV

端子开关量输入分辩率

不大于2ms

保护功能

过载保护

150%额定电流60s,180%额定电流10s,200%额定电流1s

过压保护

380V:母线800V过压;500V:母线1000V过压;660V:母线1200V过压

欠压保护

380V:母线350V欠压;500V:母线450V欠压;660V:母线570V欠压

故障保护功能

提供30种以上故障保护

单元提供近20种单元故障保护

安全保护功能

提供STO、SS1、SSL、SBC保护功能

-

-

其它

音频噪音

<90dB

<75dB

<75dB

安装方式

落地安装

柜内安装

运行环境温度

-10~50℃,40℃以上降额使用

防护等级

标准机柜IP20以上

标准单元IP00

安规、EMC性能

满足CE要求

冷却方式

强制风冷
